    Dachdurchführungen

    Mehrfach-Satteldach-Durchführungen MSD werden verwendet, um Kabel durch Satteldächer zu verlegen, beispielsweise zu Mobilfunkanlagen, Photovoltaikanlagen, Solaranlagen oder TV-Antennen.

    Sie erhalten UGA Mehrfach-Satteldach-Durchführungen passend zu nahezu allen Dachbedeckungen: Wellplatte, Schiefer, Biberschwanz, Frankfurter-Pfanne und andere mehr. Der Einsatzbereich umfasst Dachschrägen von 15° bis 45°.

    Unsere Produkte

    Dachdurchführungen

    Dachdurchführungen

    SHDD(A)/VZ/Einzel

    Schwanenhals in Einzelteilen zugelassen für Flachdächer mit Abdichtungsbahnen für Klebeflanschkonstruktionen. Der Schwanenhals in Einzelteilen ist 360° schwenkbar und passt sich der Dach- und Kabelsituation an. Die Gesamthöhe ist einstellbar mit einem Spielraum von 350 mm.

    • Flexibilität beim Einbau durch Einzelteile
    • Klebeflansch 120 mm umlaufend geprüft nach DIN 18533 W1 für nicht drückendes Wasser
    • Verfügbare Innendurchmesser: 100, 150, 200, 300 mm

    Dachdurchführungen

    SHDD(A)/VZ/Zusammen

    Schwanenhals zusammengebaut zugelassen für Flachdächer mit Abdichtungsbahnen für Klebeflanschkonstruktionen. Der Schwanenhals zusammengebaut ist 360° schwenkbar und passt sich der Dach- und Kabelsituation an. Die Gesamthöhe ist einstellbar mit einem Spielraum von 350 mm.

    • Schnelle Montage durch zusammengesetzte Komponenten
    • Klebeflansch 120 mm umlaufend geprüft nach DIN 18533 W1 für nicht drückendes Wasser
    • Verfügbare Innendurchmesser: 100, 150, 200, 300 mm

    Dachdurchführungen

    SHDD(A)/F+L/W1

    Schwanenhals mit Fest-Losflanschkonstruktion zugelassen für Flachdächer mit Abdichtungsbahnen für Fest-Losflanschkonstruktionen. Der Schwanenhals mit Fest-Losflanschkonstruktion ist 360° schwenkbar und passt sich der Dach- und Kabelsituation an. Die Gesamthöhe ist einstellbar mit einem Spielraum von 350 mm.

    • Schnelle Montage durch zusammengesetzte Komponenten
    • Fest-Losflansch 70 mm umlaufend geprüft nach DIN 18533 W1 für nicht drückendes Wasser
    • Verfügbare Innendurchmesser: 100, 150, 200, 300 mm

    Dachdurchführungen

    SHDD(A)/2F+L/W1

    Schwanenhals mit doppelter Fest-Losflanschkonstruktion zugelassen für Flachdächer mit Abdichtungsbahnen für Fest-Losflanschkonstruktionen. Der Schwanenhals ist 360° schwenkbar und passt sich der Dach- und Kabelsituation an. Die Gesamthöhe ist einstellbar mit einem Spielraum von 350 mm sowie die zweite Dichtebene ist höhenverstellbar.

    • Doppelte Abdichtung durch höhenverstellbare Fest-Losflanschkonstruktion für die zweite Ebene
    • Zwei Fest-Losflanschkonstruktionen 70 mm umlaufend nach DIN 18533 W1 für nicht drückendes Wasser
    • Verfügbare Innendurchmesser: 100, 150, 200, 300 mm

    Dachdurchführungen

    SHDD(A)/2KF/W1

    Schwanenhals mit doppeltem Klebe-/Anspachtelflansch zugelassen für Flachdächer mit Abdichtungsbahnen für Klebeflanschkonstruktionen. Der Schwanenhals ist 360° schwenkbar und passt sich der Dach- und Kabelsituation an. Die Gesamthöhe ist einstellbar mit einem Spielraum von 350 mm sowie die zweite Dichtebene ist höhenverstellbar.

    • Doppelte Abdichtung durch höhenverstellbare Klebeflanschkonstruktion für die zweite Ebene
    • Zwei Klebeflansche 120 mm
      umlaufend geprüft nach DIN 18533 W1 für nicht drückendes Wasser
    • Verfügbare Innendurchmesser: 100, 150, 200, 300 mm

    Dachdurchführungen

    SHDD(A)/KF/F+L/W1

    Schwanenhals mit Klebe-/ Anspachtelflansch und Fest-Losflanschkonstruktion zugelassen für Flachdächer mit Abdichtungsbahnen für Klebeflanschkonstruktionen und Fest-Losflanschkonstruktionen. Der Schwanenhals ist 360° schwenkbar und passt sich der Dach- und Kabelsituation an. Die Gesamthöhe ist einstellbar mit einem Spielraum von 350 mm. Obere Dichtungsebene bestehend aus Klebeflansch 120 mm umlaufend und zweite Dichtebene mit Fest-Losflanschkonstruktion 70 mm umlaufend.

    • Doppelte Abdichtung durch höhenverstellbare Fest-Losflanschkonstruktion für die zweite Ebene
    • Beide Dichtungsebenen sind geprüft nach DIN 18533 W1 für nicht drückendes Wasser.
    • Verfügbare Innendurchmesser: 100, 150, 200, 300 mm

    Dachdurchführungen

    SHDD(A)/F+L/KF/W1

    Schwanenhals mit Fest-Losflanschkonstruktion und Klebe-/Anspachtelflansch zugelassen für Flachdächer mit Abdichtungsbahnen für Klebeflanschkonstruktionen und Fest-Losflanschkonstruktionen. Der Schwanenhals ist 360° schwenkbar und passt sich der Dach- und Kabelsituation an. Die Gesamthöhe ist einstellbar mit einem Spielraum von 350 mm. Untere Dichtungsebene bestehend aus Fest-Losflansch 70 mm umlaufend und zweite Ebene Klebeflansch mit 120 mm umlaufend.

    • Doppelte Abdichtung durch höhenverstellbare Klebeflanschkonstruktion für die zweite Ebene
    • Beide Dichtungsebenen sind geprüft nach DIN 18533 W1 für nicht drückendes Wasser
    • Verfügbare Innendurchmesser: 100, 150, 200, 300 mm

    Dachdurchführungen

    FDD(A)-KF

    Flachdach-Durchführung mit Isolierung für Flachdächer mit Abdichtungsbahnen für Klebeflanschkonstruktionen. Ein Kabeleinzug ist im Radius von 360° in das isolierte Kopfteil möglich.

    • Klebeflansch 120 mm umlaufend aus V2A-Blech
    • Nachträglicher Kabeleinzug ohne zusätzliches Dichtungselement
    • Verfügbare Innendurchmesser: 100, 160 mm

    Dachdurchführungen

    FDD(A)-FF

    Flachdach-Durchführung mit Isolierung für Flachdächer mit Abdichtungsbahnen für Folienflanschkonstruktionen. Ein Kabeleinzug ist im Radius von 360° in das isolierte Kopfteil möglich.

    • Folienflansch mit unterschiedlichen
      Materialien
    • Nachträglicher Kabeleinzug ohne zusätzliches Dichtungselement
    • Verfügbare Innendurchmesser: 100, 160 mm

    Dachdurchführungen

    FDD(A)-IDE-KF

    In-Dach-Element mit Isolierung für Flachdächer mit Abdichtungsbahnen für Klebeflanschkonstruktionen.

    • Innenelement für FDD-FF und FDD-KF für Dachaufbau
    • Klebeflansch 120 mm umlaufend aus V2A-Blech
    • Verfügbare Innendurchmesser: 100, 160 mm

    Dachdurchführungen

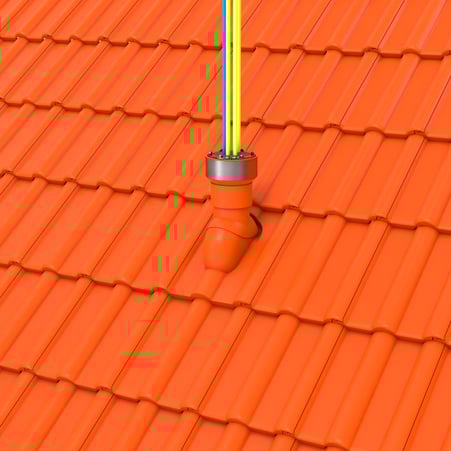

    MSD/110

    Mehrfach-Satteldach-Durchführung zur Abdichtung von zahlreichen Kabel- und Rohrsituationen auf Satteldächern (15° - 45°). Ein Kabeleinzug ist im Radius von 360° möglich.

    • Hohe Individualisierung durch große Farbauswahl und Ziegelform
    • Untereres Rohrstück mit Außendurchmesser von 110 mm
    • Systemdeckel und Thermomuffe(n) zur Abdichtung für Kabel bzw. Rohre von Ø 16 mm bis Ø 78 mm oder einer GPD mit Wechseleinsatz

    Dachdurchführungen

    MSD-Universal/125

    Mehrfach-Satteldach-Durchführung Universal zur Abdichtung von zahlreichen Kabel- und Rohrsituationen auf Steildächern (15° - 45°). Ein Kabeleinzug ist im Radius von 360° möglich. Universelle Satteldach-Durchführung für alle Dachziegelarten.

    • Flexible Grundplatte ist in verschiedenen Farben verfügbar und passt sich jeder Dachpfannenform an
    • Unteres Rohrstück mit Außendurchmesser von 125 mm
    • Systemdeckel und Thermomuffe(n) zur Abdichtung für Kabel bzw. Rohre von Ø 16 mm bis Ø 78 mm oder einer GPD mit Wechseleinsatz

    Dachdurchführungen

    MFD-SF/(A)

    Mehrfach-Flachdach-Durchführung mit Schraubflansch zugelassen für Flachdächer mit Abdichtungsbahnen für Schraubflansche. Ein Kabeleinzug ist im Radius von 360° möglich.

    • Abdichtung von zahlreichen Kabel- und Rohrsituationen durch kompatible Stutzen- und GPD-Varianten
    • Verfügbare Innendurchmesser: 160, 125, 50 mm

    Dachdurchführungen

    MFD-DB/(A)

    Mehrfach-Flachdach-Durchführung mit vormontierter Dachbahn zugelassen für Flachdächer mit Abdichtungsbahnen für Schraubflansche. Ein Kabeleinzug ist im Radius von 360° möglich.

    • integrierte Bitumendachbahn für schnellere Montage
    • Abdichtung von zahlreichen Kabel- und Rohrsituationen durch kompatible Stutzen- und GPD-Varianten
    • Verfügbare Innendurchmesser: 160, 125, 50 mm

    Dachdurchführungen

    MFD-AE-DB/(A)

    Mehrfach-Flachdach-Durchführung mit vormontierter Dachbahn und Auftstockeinheit zugelassen für Flachdächer mit Abdichtungsbahnen für Schraubflansche mit Dachaufbau. Die Aufstockeinheit ist höhenverstellbar. Ein Kabeleinzug ist im Radius von 360° möglich.

    • integrierte Bitumendachbahn für schnellere Montage
    • Abdichtung von zahlreichen Kabel- und Rohrsituationen durch kompatible Stutzen- und GPD-Varianten
    • Verfügbare Innendurchmesser: 160, 125 mm

    Dachdurchführungen

    MFD-AE-SF/(A)

    Mehrfach-Flachdach-Durchführung mit Schraubflansch und Auftstockeinheit zugelassen für Flachdächer mit Abdichtungsbahnen für Schraubflansche mit Dachaufbau. Die Aufstockeinheit ist höhenverstellbar. Ein Kabeleinzug ist im Radius von 360° möglich.

    • Abdichtung von zahlreichen Kabel- und Rohrsituationen durch kompatible Stutzen- und GPD-Varianten
    • verfügbare Innendurchmesser: 160, 125 mm

    Dachdurchführungen

    TDD-WE

    Trapez-Blechdach-Durchführung mit Wechseleinsatz zur Abdichtung bei Containern und Trapez-Blechdächern. Passend für die gängigen Lochkreissägen-Durchmesser 86 mm, 102 mm, 127 mm und 152 mm, in mehreren Varianten verfügbar.

    • Einfache und schnelle Montage
    • Durchführung von Kabeln unterschiedlicher Durchmesser möglich
    • Nachträgliche Belegung und/oder Reservebohrungen im Wechseleinsatz möglich

    Ausschreibungstexte

    Ausschreibungstexte für Ihr Leistungsverzeichnis – einfach und schnell downloaden. Wir stellen Ihnen unsere Produktinformationen als Ausschreibungstexte zur Verfügung. Über Ausschreiben.de finden Sie über 1 Millionen Ausschreibungstexte von über 550 Herstellern.

    Sonderlösungen

    Wir stehen an Ihrer Seite!

    Oft sind auf Baustellen pragmatische Lösungen erforderlich, um Kabel- und Rohrleitungen gas- und wasserdicht durchzuführen. Wo Standardlösungen nicht mehr genügen, liefert UGA passende Sonderbauteile.

    Profitieren Sie von unserer langjährigen Erfahrung, einzigartigem Service und schnellen Lieferzeiten. Wir begleiten Sie bei Ihrem Projekt von der Planung bis zur Umsetzung.
